System Verilog OOP基础，类与对象及其方法

OOP概述

特性

SV面向对象编程（Object Oriented Programming, OOP）是在传统Verilog基础上扩展的核心特性
- 能够创建复杂的数据类型及方法，并且将它们和子程序紧密第结合在一起
- 能够在更加抽象的层次建立测试平台和系统级模型，使之更加易于维护
通过封装、继承、多态等机制实现代码复用、模块化和灵活扩展
- 传统的测试平台强调操作：创建一个事务、发送、接收、检查结果、产生报告
- 在OOP中更加聚焦于各个组件及功能，如Driver、Monitor、Packet、Transaction、Scoreboard等

术语

在Verilog中，通过创建模块并在编译时逐层例化，可以得到一个复杂的设计，其顶层模块是隐式例化的
在OOP中创建类并在运行时构造它们（创建对象），可以得到一个相似的层次结构，SV类在使用前都需例化

SV	简介	对应Verilog
类`class`	包含变量和子程序的基本构建块	模块`module`
对象`object`	类的实例化	模块实例化
句柄`handle`	指向对象的指针	``top.u_t.func/task/variable`
属性Property	存储数据的成员变量	`reg`或`wire`
方法method	操作变量的子程序	任务和函数
原型prototype	`extern`方法名和参数	不支持

类

定义

类是对象的模板，类中的成员变量用来保存数据，而子程序用来控制这些数值
- 下例为一个通用事务的类，属性：地址、校验和、存储值的数组；方法：显示地址、计算数据校验和

class Transaction;
    bit [31:0] addr, csm, data[8];

    function void display();
        $display("Transaction: %h", addr);
    endfunction : display  // 标记label

    function void calc_csm();
        csm = addr ^ data.xor;
    endfunction : calc_csm

endclass : Transactoin

习惯性地使用标记，在有很多嵌套块的复杂代码中用处很大，可以很好地配对end、endtask、endfunction、endclass

包

类应在program或module，或其外的package中定义
在SV数据类型这篇文章中也曾介绍过包的概念，当时是用于封装常数和结构体，包还能用于封装类
- 项目文件较多时，可以使用包package将一组相关的类和类型定义捆绑在一起

// 文件abc.svh
package abc;      // $root.abc绝对路径
    class Transaction;
        int pd;   // $root.abc.Transaction.pd
        ...
    endclass
endpackage

// 测试文件
program automatic test;
    import abc::*；// 导入包
    int d;         // $root.test.d
    Transaction tr;

    class xyz;
        int l;     // $root.test.xyz.l
        ...
    endclass

    ...            // 测试代码
endprogram

方法

类中的程序也称为方法，即类的作用域内定义的内部task和function
类中的方法默认使用自动存储，即隐式automatic

原型方法

为了提高代码可读性，可以在类外定义方法
- 将方法的原型定义（方法名和参数）放在类的内部
- 方法的程序体放在类的后面定义

class PCI_Tran;
    bit [31:0] addr, data;
    extern function void display();
endclass

function void PCI_Tran::display();
    $display("@0t: PCI: addr = %h, data = %h", $time, addr, data);
endfunction

静态方法

类中的自动变量必须通过类的实例（对象）访问
类的静态变量和静态方法属于类的全局资源，而非某个具体对象实例
- 可以直接通过类名访问类名::静态成员，无需实例化对象
- 类作用域操作符::，用于明确指定访问类作用域中的成员

class Counter;
    static int total_count = 0;

    static function void display_statics();
        $display("display statics test");
    endfunction
endclass

module test;
  initial begin
      Counter::total_count = 100;                            // 修改静态变量
      $display("total_count：%0d", Counter::total_count);    // 输出：100
      Transaction::display_static();                         // 调用静态方法
  end
endmodule

对象

若将类视为描述房子结构的蓝图，而对象则是一幢可以实际居住的房子，房子的地址就是句柄

构造

创建类的实例的过程被称为实例化，实例化后的类称为对象，new()函数被称为构造函数（Constructor）
new()为对象分配空间，并初始化变量，构造完成后，返回保存对象的地址，即句柄
- 创建对象时使用的是new()，而在创建动态数组大小时使用的是new[]，注意区分

参数化构造

使用参数化new()可以实现自定义初始值，否则默认初始化二值变量为0、四值变量为X

class Transaction;
    logic [31:0] addr, csm, data[8];
    function new(input logic [31:0] a = 3);
        addr = a;
        data = `{default:5}; // 所有元素均为5
    endfunction
endclass

initial begin
    Transaction tr;         // 声明一个对象的句柄
    tr = new(.a(10));       // 构造对象，并返回句柄
    // 使用.a(10)则addr指定10，若未使用则addr默认3
    // data指定固定值，csm被初始化未默认值x
end

当方法的参数名或局部变量与类的成员变量同名时，使用this可以明确指定要访问的是当前对象的成员变量

class MyClass;
  bit [7:0] data;  // 成员变量

  // 构造函数：参数名与成员变量同名
  function new(bit [7:0] data);
    this.data = data; // 用 'this' 指定左侧是成员变量
  endfunction

  // 方法：局部变量与成员同名
  function void set_data(bit [7:0] data);
    this.data = data; // 明确赋值给成员变量
  endfunction

  function bit [7:0] get_data();
    return this.data; // 显式返回成员变量（非必需，但清晰）
  endfunction
endclass

MyClass mc;
initial begin
    mc = new(.data(123));
end

访问

直接访问

通过对象句柄直接访问成员变量或方法
- 本质是直接操作对象内部数据，依赖成员变量的公有访问权限
- SV中所有成员都是公有的，除非标记为私有local或protected
直接访问破坏封装性，适用于需要在测试平台的地方访问时
- 外部代码需知晓内部数据结构，无法限制输入合法性，可能导致数据异常
- 一旦内部变量重命名或变更类型，外界所有直接访问的代码都需要同步更改

class Counter;
  int count; // 公有成员，允许直接访问
endclass

module test;
  initial begin
    Counter c = new();
    c.count = 10; // 合法赋值
    c.count = -5; // 直接赋负值，破坏数据合法性（无保护）
    $display("Count: %0d", c.count); // 输出 -5（错误状态）
  end
endmodule

访问函数

通过类的访问函数间接访问内部数据
- 本质是通过接口方法控制数据交互，内部数据通常被声明为local或protected
访问函数具备更好的安全性和可维护性，但同样也会使测试平台变得更大更复杂
- 可在访问函数内添加验证逻辑，确保数据合法性，同时实现日志功能，这在直接访问中是无法实现的

class Counter;
  local int count; // 私有成员，默认类型，外部不可直接访问

    function int get_count(); // 读取count（getter），可附加日志
    $display("[LOG] get_count: %0d", count); // 记录访问日志
    return count;
  endfunction

  function void put_count(int val); // 修改count（putter），验证输入合法性
    if (val < 0) begin // 检查输入合法性
      $error("[ERROR] Invalid count: %0d (must be non-negative)", val);
      return; // 拒绝非法值
    end
    count = val;
    $display("[LOG] put_count: %0d", count); // 记录修改日志
  endfunction
endclass

module test;
  initial begin
    Counter c = new();
    c.put_count(10); // 合法赋值，日志：[LOG] put_count: 10
    c.put_count(-5); // 非法赋值，报错：[ERROR] Invalid count: -5...
    $display("Current count: %0d", c.get_count()); // 日志：[LOG] get_count: 10，输出：10
  end
endmodule

方法

对象句柄

句柄本质是对象的引用，存储的是对象在内存中的地址
- 通过修改句柄的值，可以让同一各句柄在仿真过程中先后指向不用的对象示例
- 而在Verilog中名字和内存是静态捆绑在一起的

Transaction t1, t2; // 声明两个句柄
t1 = new();         // 构造第一个对象，并返回内存地址
t2 = t1;            // 复制内存地址，使t1和t2都指向第一个对象
t1 = new();         // 构造第二个对象，并返回内存地址，此时t1指向第二个对象

当没有任何句柄指向一个对象时，SV会自动回收其内存，避免了忘记手动释放对象时可能发生的内存泄露
- 若对象包含从一个线程派生出的程序，只要线程仍在运行，对象的空间就不会释放
- 同样，被线程所使用的对象在该线程结束之前也不会解除分配

静态句柄

当类中的变量声明和方法原型过多时，可以将类分成几个更小、相关的类
当类的每个实例都需要从同一个对象获取信息时，使用静态句柄可以避免内存的浪费
- 注意使用类中类时，一定要先例化，否则其句柄是null
- 若类中类在被包含类之后定义，需要使用typedef进行前向声明

typedef class Config;  // 当Config在Transaction之后定义，需要前向声明
class Transaction;
    static Config cfg; // 使用静态存储的句柄，类中类
    ...
endclass

class Config;
    ...
endclass

Config cfg;
initial begin
    cfg = new(.num_trans(42));     // 例化对象，通过参数名传递初始值
    Transaction::cfg = cfg;        // 将已例化对象的句柄传递给类中类
    // 上述两行等同于Transaction::cfg = new(.(num_trans(42)));
end

传递句柄

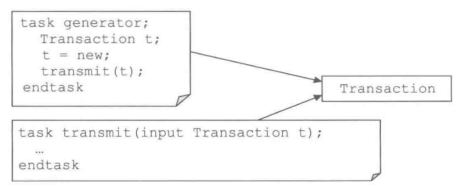

将句柄传递给方法，传递的是对象的句柄而非对象本身

被传递句柄的方法，可以修改共享对象，但不能修改原句柄的指向

task transmit(input Transaction t); // 形参t是generator中的t的副本（按值传递）
    t.addr = 100; // 修改共享对象的addr，t.addr会变为100
    t = new();    // 修改句柄t本身，让transmit中的t指向新对象，generator中的t仍指向原对象
endtask

当所传递的句柄使用ref修饰时，被传递句柄的方法修改句柄，可以改变原句柄的指向
- ref让形参与实参“绑定”为同一变量

function void create(ref Transaction tr);
    tr = new();
    ...
endfunction

Transaction t;
initial begin
    create(t);           // 在方法中创建一个transaction
    $display(t.addr);    // 若无ref，则 t = null，未改变原句柄的指向
end

句柄数组

在搭建测试平台时，需要保存并引用许多对象，可以创建句柄数组，数组的每个元素指向一个对象

task generator();
    Transaction tarray[10];
    foreach (tarray[i]) begin
        tarray[i] = new();    // 创建每个对象
        transmit(tarray[i]);
    end
endtask

复制

复制一个对象，以防止被传递句柄的方法修改原始对象的值

浅层复制

使用new操作符复制一个对象
- 创建一个新的对象，并且复制现有对象的所有变量

class Transaction;
    bit [31:0] addr, csm, data[8];
    function new();
        $display("In %m");
    endfunction
endclass

Transaction src, dst;
initial begin
    src = new();   // 创建第一个对象
    dst = new src; // 使用new操作符进行复制
end

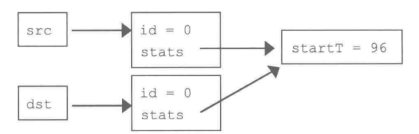

使用new进行复制时，若类中包含一个指向另一个类的句柄，则只会复制句柄的值
- 若对复制后的对象中的句柄进行操作，也会影响原型对象中的句柄所指向的对象

class Statistics;
    time startT;

    function void start();
        starrT = $time;
    endfunction
endclass

class Transaction;
    bit [31:0] addr, csm, data[8];
    static int count = 0;
    Statistics stats;              // 指向另一个对象的句柄
    int id;
    function new();                // new复制时，构造不会再次执行，见下图中的id
        stats = new();             // 构造一个新的Statistics对象
        id = count++;              // 每构造一个对象都有一个唯一的id
    endfunction
endclass

Transaction src, dst;
initial begin
    src = new();
    src.stats.startT = 42;
    dst = new src;                    // 复制类中另一个对象句柄的值
    dst.stats.startT = 96;            // 由于复制了同一个句柄的值，会同时改变dst和src中的stats
    $display(src.stats.startT);       // "96"而非"42"
end

若要复制一个不包含另一个对象句柄的简单类，编写简单的自定义copy()函数也能起到和使用new一样的效果

class Transaction;
    bit [31:0] addr, csm, data[8];  // 不包含指向另一个对象的句柄
    function Transaction copy();    // 创建独立的对象那个副本
        copy = new();               // 每次调用copy()时构造目标对象
        copy.addr = addr;           // 填入自定义数值
        copy.csm = csm;
        copy.data = data;           // 数组
    endfunction
endclass

Transaction src, dst;
initial begin
    src = new();
    dst = src.copy();
end

深层复制

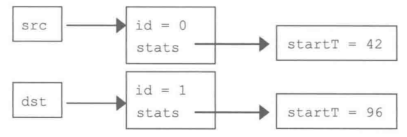

对于并非简单的类，需要进行深层复制
- 通过调用类所包含的所有对象的copy函数
- 在copy()函数中构造目标对象，避免出现只复制句柄值得情况

class Statistics;
    time startT;

    function void start();
        starrT = $time;
    endfunction

    function Statistics copy();
        copy = new();             // 每次调用copy()时构造目标对象
        copy.startT = startT;
    endfunction
endclass

class Transaction;
    bit [31:0] addr, csm, data[8];
    static int count = 0;
    Statistics stats;              // 指向另一个对象的句柄
    int id;

    function new();
        stats = new();
        id = count++;
    endfunction

    function Transaction copy();    // 创建独立的对象那个副本
        copy = new();               // 创建目标对象
        copy.addr = addr;           // 填入自定义数值
        copy.csm = csm;
        copy.data = data;
        copy.stats = stats.copy();  // 调用Statics::copy函数
    endfunction
endclass

Transaction src, dst;
initial begin
    src = new();
    src.stats.startT = 42;
    dst = src.copy();                 // 深层复制src
    dst.stats.startT = 96;            // 仅改变dst的stats值
    $display(src.stats.startT);       // "42"
end

UVM数据宏会自动创建复制函数，无需手动编写它们。手动创建这些函数在添加变量时非常出错
