System Verilog线程及线程间通信

线程的使用

定义特性

线程是独立运行的程序单元，线程（thread）与进程（process）经常互换使用
每个initial或always过程块均派生一个独立线程，仿真0时刻开始执行
- initial及显式线程可主动结束
- always线程持续监控信号
父线程可衍生多个子线程，如fork内嵌多个子块
- fork-join结构可显式创建并行子线程，但必须等所有子线程执行完后才可进行后续的处理
- begin-end结构以顺序结构执行，可以用于过程块initial中，或用作fork-join中的一个顺序子线程

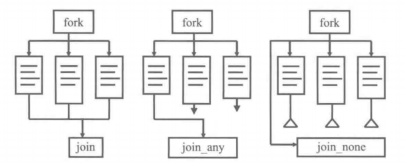

并行线程

fork-join：所有子线程结束才继续后续代码
- 标准Verilog语句，适用于需要等待所有并发任务完成的场景
fork-join_any：任一子线程结束即可继续后续代码
- SV引入的创建线程新方法，适用于等待首个任务响应，如超时控制等
fork-join_none：立即继续主线程，子线程后台并行
- SV引入的创建线程新方法，适用于启动异步任务，如监测信号等
wait fork;语句放在fork-join及其变体后，用于等待所有子线程结束

动态线程

动态线程是在运行时通过显示语法（fork-join及其变体）创建的子线程，而非静态编译时定义的线程（always、initial、fork-join）
- 允许类、任务或函数内部生成子线程，实现子线程与父线程并发运行
- 若线程使用automatic存储类，变量在每次调用时独立分配内存，避免多线竞争
- 子线程在启动后独立运行，可自动结束或通过同步机制（事件event、旗语semaphore、信箱mailbox）控制终止
- 常用于测试平台的事务处理、验证场景的并行激励生成等
下例中，测试平台产生随机事务并发送到被测设计中，在等待被测设计回复的过程中，同时也不停止随机数据的产生

program automatic test (bus_ifc.TB bus);
    //省略接口代码
    //当check_trans被调用时，将产生一个线程用来检测总线来获取匹配的事务数据
    task check_trans(input Transaction tr);
        fork
            begin
                wait (bus.cb.data == tr.data);
                $display("@%0t: data match %d", $time, tr.data);
            end
        join_none             //不阻塞的并发线程
    endtask

    Transaction tr;           // 声明事务类型

    initial begin
        repeat (10) begin
            tr = new();       //创建一个随机事务
            `SV_RAND_CHECK(tr.randomize());
            transmit(tr);     //把事务发送到被测设计中
            check_trans(tr);  //并行等待被测设计回复
        end
        #100;
    end
endprogram

类的线程

在类中创建线程，要求线程控制权与任务逻辑分离
- 类内线程不应该在父类中启动，而是在任务run里产生，受到到子类控制
- 构造函数new()只用来对数值进行初始化，不启动任何线程

class Gen_drive;             //带任务run的发生器/驱动器
    task run (input int n);  //N个数据包的事务处理器
        Packet p;

        fork
            repeat (n) begin //顺序重复n次代码块
                `SV_RAND_CHECK(p.randomize());
                transmit(p);
            end
        join_none            //使用fork-join_none避免repeat(n)阻塞run()
    endtask

    task transmit(input Packet p);
        ...
    endtask
endclass

Gen_drive gen;

initial begin
    gen = new();               //调用构造函数，完成初始化
    gen.run(10);               //启动类内线程
    ...                        //启动检验、监测和其他线程
end

线程的停止

在SV中，停止线程主要通过disable语句实现，避免使用暴力终止，如使用过时的stop()

停止内部线程

在fork-join块内使用disable fork;停止所有子进程
- 使用fork-join把目标代码包围起来以限制disable fork语句的作用范围

initial begin
    check_trans(tr0);             // 线程0，使用了动态线程中定义的一个任务
    fork                          // 线程1
        begin
            check_trans(tr1);     // 线程1.1，父线程为线程1
            check_trans(tr2);     // 线程1.2
        end
        #123 disable fork;        // 除线程0外其余线程全部停止
    join
end

停止指定线程

为线程指定标签，使用带标签的disable语句

initial begin
    check_trans(tr0);             // 线程0
    fork                          // 线程1
        begin : thread1
            check_trans(tr1);     // 线程1.1
            check_trans(tr2);     // 线程1.2
        end
        #123 disable thread1;     // 保留线程0
    join
end

停止指定fork-join块中所有线程
- 在下例中，如果正确的总线来得足够早，则等wait结构先完成，fork-join_any得以执行，之后的disable结束剩余的线程
- 如果正确的总线在TIME_OUT时延完成时没有到来，则会打印错误警告的信息，fork-join_any被执行，之后disalbe结束wait线程

parameter TIME_OUT = 1000ns;

task check_trans(input Transaction tr);
    fork
        begin
            fork : timeout_block
                begin                             // thread1 in timeout_block
                    wait (bus.cb.data == tr.data);
                    $display("@%0t: data match %d", $time, tr.data);
                end
                #TIME_OUT $display("@%0t: Error: timeout", $time); // thread2
            join_any
            disable timeout_block;
        end
    join_none   // 产生非阻塞的线程
endtask

停止任务线程

当从任务块内部停止该块时，将会停止所有由该任务启动的线程
- 使用disable标签语句将停止所有所有使用这段代码的线程，不仅仅是当前线程
在下例中，任务wait_for_time_out被调用三次，从而产生了三个线程
- 线程0在#2ns延时后禁止了该任务，三个线程都启动了，但最终都停止了
- 如果这个任务位于多次实例化的驱动器类中，则其中的disable标签语句将停止所有块

task wait_for_time_out (input int id);
    if (id == 0)
        fork
            begin
                #2ns;
                $display("@%0t: disable wait_for_time_out", $time);
                disabel wait_for_time_out;
            end
        join_none

    fork : just_a_little
        begin
            $display("@%0t: %m: %0d entering thread", $time, id);
            #TIME_OUT;
            $display("@%0t: %m: %0d done", $time, id); // %m表示输出调用此语句的模块的层次路径
        end
    join_none
endtask

线程间通信

IPC概念

每个线程都会和相邻的线程通信
- 环境类需要知道发生器什么时候完成任务，以便及时终止测试平台还在运行的线程

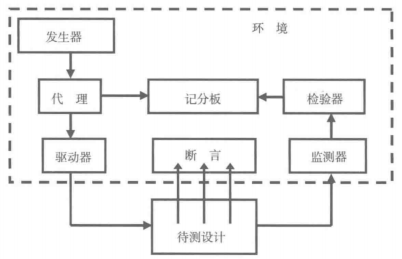

- 如下图测试平台环境中的发生器把激励传递给代理

所有数据交换和控制的同步被称为线程间的通信（Inter-Process Communication, IPC），本章介绍以下三种
- 事件：用于控制多线程间的同步
- 旗语：用于控制多线程对共享资源的访问
- 信箱：用于控制多线程间的信息传递或者线程间通信

事件

事件操作

触发事件（Trigger）：通过->操作符通知事件发生
等待事件（Wait）：通过阻塞线程知道事件被触发
- 边沿敏感型：@，检测事件的上升沿，从无触发到触发
- 电平敏感型：SV引入wait(event_example.triggered)，检测事件是否已经被触发过

事件竞争

在同一仿真时间步内，多个线程因时间等待与触发顺序不确定而发生的竞争状态，导致在不同的仿真器中运行的结果可能不同
- 下例中，先执行B？A永远阻塞
- 先执行A？A需要捕获事件才继续
- 同时执行？取决于仿真器

event my_event;
initial begin         // 进程A
  @my_event;          // 事件等待
  $display("Process A activated");
end

initial begin          // 进程B
  -> my_event;         // 事件触发
  $display("Process B triggered");
end

若在循环中使用wait(handshake.triggered)，需确保在下次等待所处的仿真时间步不能与本次等待的相同，否则代码进入一个零时延循环
- 若时间步不变，.triggered不会重置，wait再次立即通过，形成无线循环
- 可以使用边沿敏感型等待事件，避免.triggered不重置的问题
- 或使用#0使进程挂起指导指定延时结束，当恢复执行，时间已推进

forever begin // 这是一个零时延循环，造成仿真的不确定
    wait(handshake.triggered);
    $display("Received next event");
end

forever begin // 使用边沿敏感或时延+电平敏感避免零时延循环
    @handshake;
    // #0 wait(handshake.triggered);
    $display("Received next event");
end

事件传递

在SV中，事件作为同步对象的句柄，可以传递给子程序
- 允许在对象间共享事件，不用把事件定义成全局的，最常见的方式是把事件传递到一个对象的构造器中
- 下例中，一个事件被事务处理器用来作为其执行完毕的标志信号

program automatic test;
    class generator;
        event done;
        function new (input event done);   // 从测试平台传来事件
            this.done = done;              // 同步句柄：测试平台中的gen_done与类中的done同步
        endfunction

        task run();
            fork
                begin
                    ...                     // 创建事务
                    -> done;                // 告知测试程序任务已完成
                end
            join_none
        endtask
    endclass

    event gen_done;
    generator gen;
    initial begin
        gen = new(gen_done);                 // 测试程序实例化
        gen.run();                           // 运行事务处理器
        wait(gen_done.triggered);            // 等待任务结束
    end
endprogram

多事件等待

上例中只有单个发生器释放单个时间，如果测试环境类有N个发生器，必须等待多个子线程完成
传递事件句柄等待多事件
- 使用wait fork来等待所有子线程约束
- 也可以使用wait_order(event1, event2)来等待指定顺序的事件

event done[N_GENERATORS];         // 定义N个发生器的阻塞事件

initial begin
    foreach (gen[i]) begin
        gen[i] = new(done[i]);    // 创建N个发生器
        gen[i].run();             // 发生器开始运行
    end

    foreach (gen[i])
        fork
            automatic int k = i;
            wait (done[k].trriggered);
        join_none

    wait fork;                     // 等待所有触发事件完成
end

通过对触发事件进行计数来等待多个线程

event done[N_GENERATORS];
int done_count;

initial begin
    foreach (gen[i]) begin
        gen[i] = new(done[i]);       // 创建N个发生器
        gen[i].run();                // 发生器开始运行
    end

    foreach (gen[i])
        fork
            automatic int k = i;
            done_count++;
        join_none

    wait (done_count == N_GENERATORS); // 等待触发
end

使用线程计数来等待多个线程
- 使用类作用域分辨操作符::：用于明确指定访问某个类作用域内的成员

class Generator;
    static int thread_count = 0;

    task run();
        thread_count++;         // 启动另一个线程
        fork
            begin
                ...             // 实际事务代码
                thread_count--;   // 事务完成时，线程数目减一
            end
        join_none
    endtask
endclass

Generator gen[N_GENERATORS];

initial begin
    foreach (gen[i])
        gen[i] = new();

    foreach (gen[i])
        gen[i].run();

    wait (Generator::thead_count == 0);
end

旗语

基本特性

作用：一种同步机制，用于控制多线程对共享资源的访问
类型：旗语semaphore是SV内置类，维护一个可用资源数量计数器

操作方法

创建旗语：semaphore sem = new(1);
- 包含两步操作：声明旗语变量semaphore sem;，创建旗语并初始化计数器为1sem = new(1);
获取钥匙：sem.get(1);
- 进程访问共享资源前，通过get()获取钥匙，减少计数器，若钥匙不足则阻塞等待
- 多个阻塞线程以先进先出（FIFO）的方式排队
归还钥匙：sem.put(1);
- 访问完成后，通过put()归还钥匙，增加计数器，允许其他进程获取
- 注意归还的钥匙可以比取出来的多
尝试获取：sem.try_get(1);
- 尝试获取一把钥匙，成功返回1，失败返回0，非阻塞

semaphore sem = new(1); // 创建含1把钥匙的信号量
process_A: begin
    sem.get(1);         // 获取钥匙
    shared_var = ...;   // 安全访问共享变量
    sem.put(1);         // 归还钥匙
end
process_B: begin
    sem.get(1);         // 若钥匙被占用，则阻塞等待
    //...
end

信箱

基本特性

作用：用于并发线程间的数据交换
类型：信箱mailbox是SV内置类，维护一个有界或无界的消息队列
- 有界：固定容量，满时阻塞；无界，理论上无限容量

操作方法

创建信箱
- 声明参数化信箱，可以强制邮箱使用一种数据类型

mailbox mbx;   // 声明信箱变量
mbx = new();   // 创建无界信箱
mbc = new(10); // 创建有界信箱，容量为10

mailbox #(int) int_mbx = new();    // 只能存放int类型的信箱
mailbox #(string) str_mbx = new(); // 只能存放string类型的信箱
int_mbx.put(42);
// int_mbx.put("hello");           // 编译错误，类型不匹配

放入数据：mbx.put(data)
- 生产方将data放入信箱，若信箱满则阻塞
- 数据可以是整数、任意宽度logic或句柄
获取数据：mbx.get(data)
- 消费方从信箱获取数据到data变量，同时在信箱中移除，若信箱空则阻塞
尝试放入：mbx.try_put(data)
- 尝试放入数据，成功返回1，信箱满返回0，非阻塞
尝试获取：mbx.try_get(data)
- 尝试获取数据，成功返回1，信箱空返回0，非阻塞
探视数据：mbx.peek(data)
- 探视信箱里的数据但不将其移除
- 允许接收方检查数据内容后再决定是否处理
- 允许同一数据可以被多个线程查看
获取数量：mbx.num()
- 返回信箱中当前消息的数量

mailbox #(int) mbx = new(5);    // 容量为5的有界参数化信箱，指定存储整型

// 生产者进程
initial begin
  for (int i=0; i<10; i++) begin
    mbx.put(i);          // 放入数据
    $display("Produced: %0d", i);
  end
end

// 消费者进程
initial begin
  int received;
  forever begin
    mbx.get(received);   // 获取数据
    $display("Consumed: %0d", received);
  end
end
